3.5インチFDDスロットにSDカードリーダーを仕込む・赤色LEDを増設する

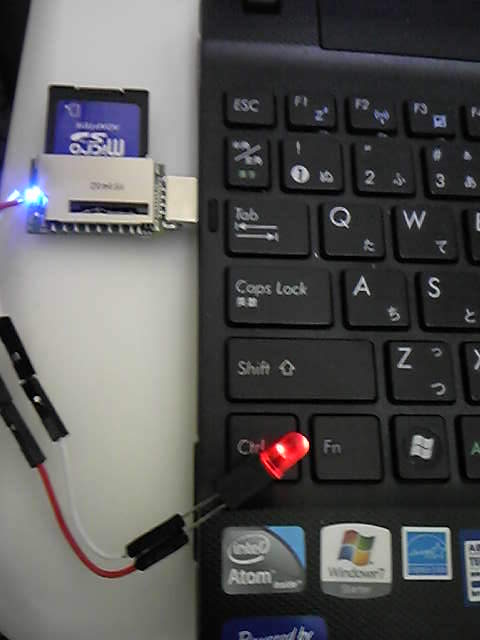

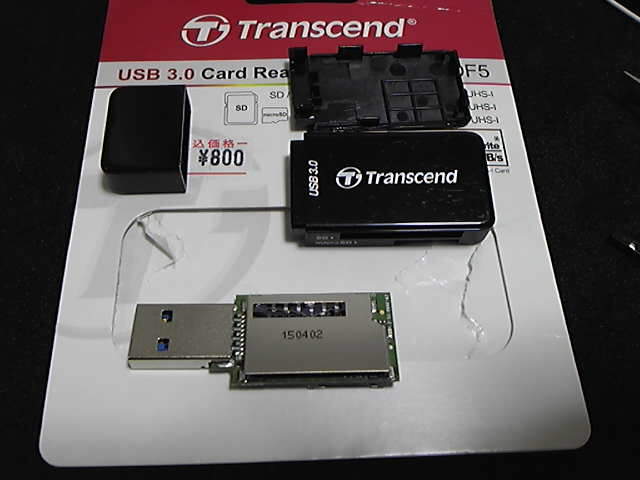

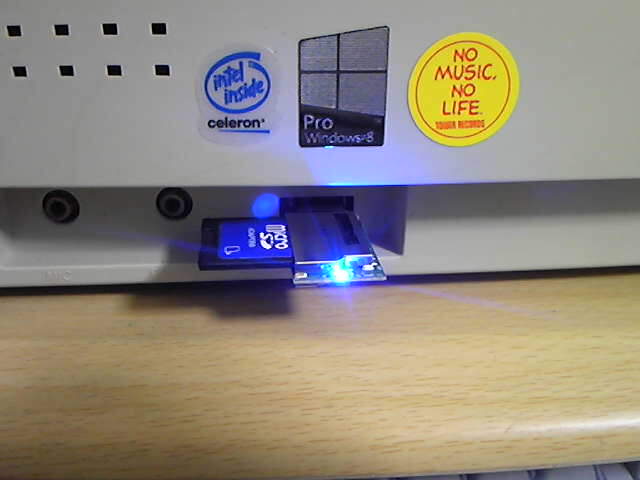

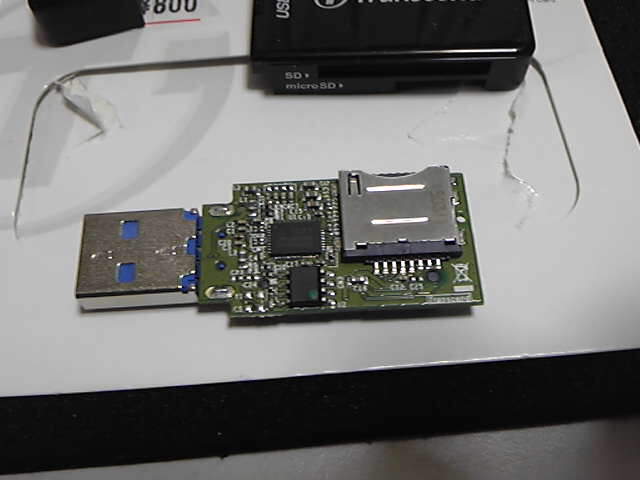

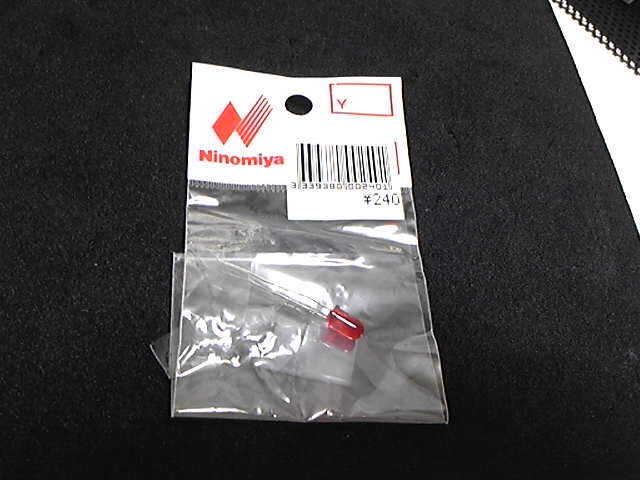

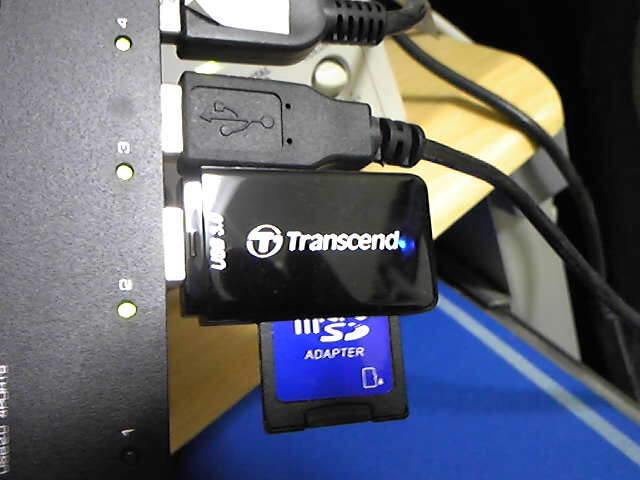

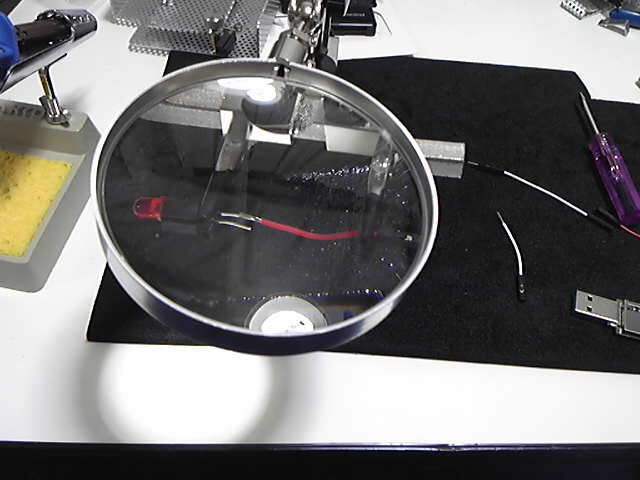

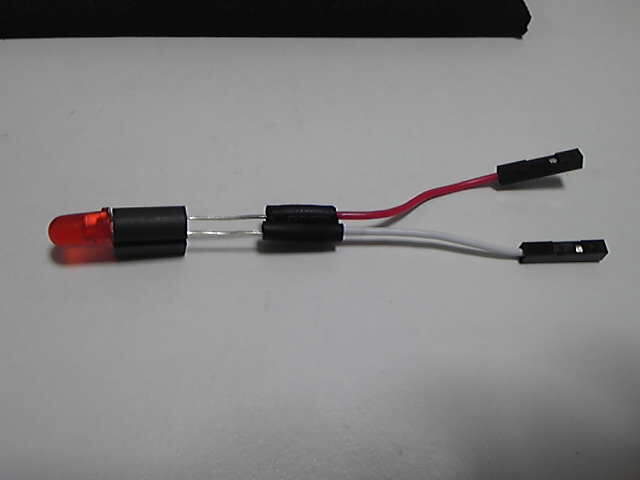

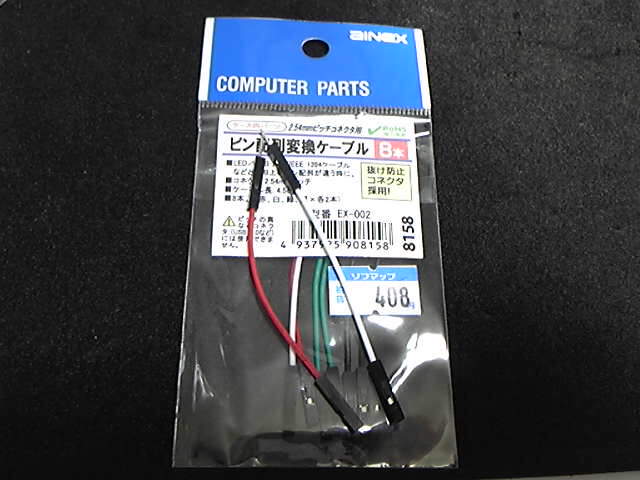

トランセンドRDF5をFDDベイに組み込むにあたって準備を開始した。FDDフロントパネルのアクセスランプを活かすため、まずはRDF5を分解し、赤色LEDを増設する。 SDカードを挿したRDF5を USBハブに挿したところ。 アクセスLEDが青く光る RDF5を分解したところ。 こちらのスロットはSDカード側 裏面。マイクロSDカード側のスロット。 こちら側は使わない USB端子に挿してみた。 裸の状態だとLEDが極めて明るく光る 元は2002年にPC-8801mkII FRの FDDアクセスランプに使うつもりで ニノミヤで買ったものの、使う機会に恵まれず 工具箱の底で眠っていた赤色LED。 ようやく日の目を見ることに！ 同じく工具箱で眠っていたピン配列変換ケーブル。 これでRDF5と赤色LEDを結線する。 何に使うつもりで買ったのか全く覚えていない ルーペで覗きながらハンダ付け作業をする。 こんなものが必要になってしまった ハンダ付けを完了した赤色LED。 LEDの後ろの黒い物はLEDスペーサー。 LEDの端子とケーブルのハンダ付け部分は 熱収縮チューブで保護 ASUS Eee PC X101CHに接続してテスト。 赤色LEDが点いた！ 増設が成功したことに加え、 赤色LEDが購入から13年を経て 初めて灯ったのに感動（涙） ハンダ付け作業中の写真は 撮り忘れてしまった
